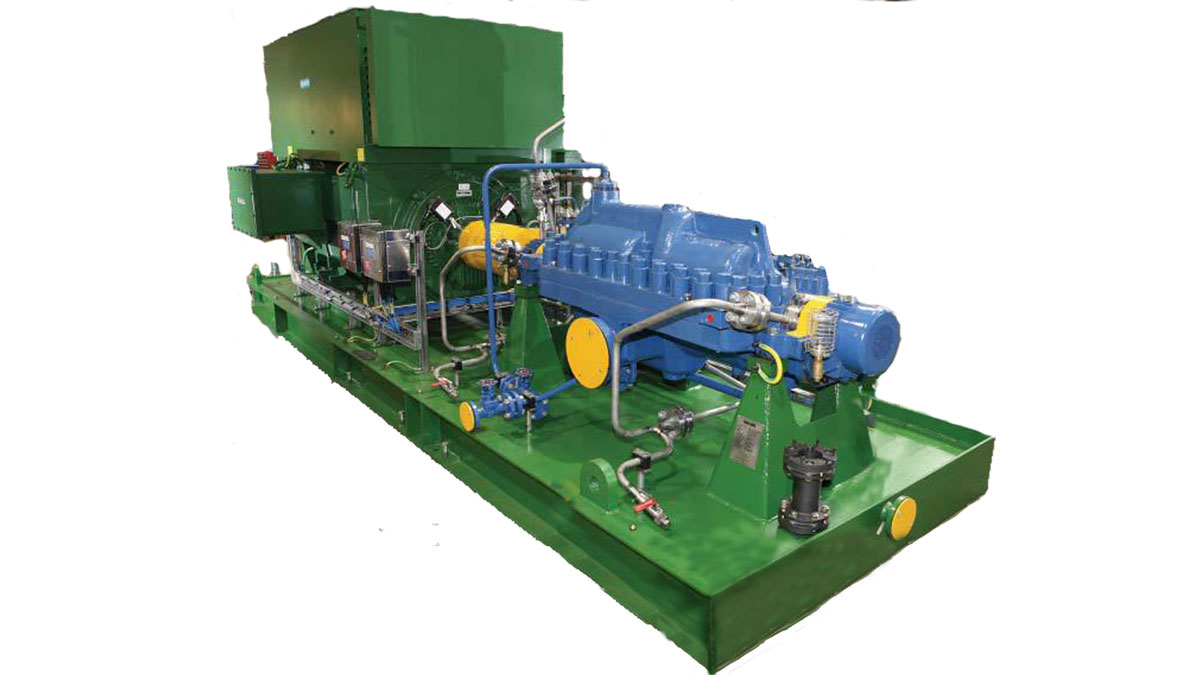

HDMK系列水平中开多级离心泵

设计标准

GB/T5657、API610、GB/T3215、MT/T114

使用领域

能源、石油、煤化工、管线输油、油田注水、矿山排水、通用行业

运行参数

流量：~1480m³/h

扬程：~1600m

运行：~200℃

产品特点

ʌ采用新设计的叶轮水力模型，产品效率高，比国内同类产品高5～10%；有效区宽，最大限度保证了产品的可靠节能；叶轮背靠背布置，平衡轴向力，对于仍然存在的残余轴向力由推力轴承承受，单只叶轮固定在轴上，保证转子部件的振动稳定性。

ʌ双吸叶轮采用特殊的设计结构，两侧叶轮平均交错布置，改变液体流出叶轮的频率，保证机组可靠稳定运转；

ʌ泵体为卧式水平中开式结构，吸入口及吐出口均在泵轴心线下方，检修时无需移动管路和电机，只需打开泵盖吊出转子即可进行维修；

ʌ泵体为中心线支承结构，壳体及吸入口、吐出口温度变化时，壳体均匀变形，对精度影响最小；
泵压水室为双蜗壳结构以平衡径向力，消除或减少作用在转子上的交变应力，改善疲劳对轴的影响，延长泵的使用寿命；

ʌ轴承的润滑采用稀油润滑大油池设计，可满足告诉运转的需要，冷却方式：自然冷却、风冷、水冷；

ʌ泵高压端设减压腔，与吸入端通过平衡管进行连接，用于平衡高压端密封腔压力，降低机械密封腔压力。
